Sissejuhatus kinnituskeerme põhiparameetritesse

Me kõik teame, et niididpoldid, kruvidja kinnitusdetailide mutrid mängivad väga olulist rolli kinnitusdetailide kinnitamisel. Keerme all mõeldakse spiraalse kujuga pidevat kumerat osa, mille konkreetne osa on tehtud silindri või koonuse põhikeha pinnale. Nii et täna tutvustab Xiaorui kinnitusdetailide keermete peamisi parameetreid.

Kinnituskeermed võib vastavalt keermejoonte arvule jagada kolmeks tüübiks:

Ühe keermega: Z=1, madal efektiivsus, hea iselukustuv, lihtne töödelda;

Topeltkeere: Z=2, suurem efektiivsus kui Z=1;

Kolmejuhtmeline keerme: Z=3, kõrge efektiivsusega, halvasti iselukustuv, raskesti töödeldav.

Kinnituskeerme peamised parameetrid:

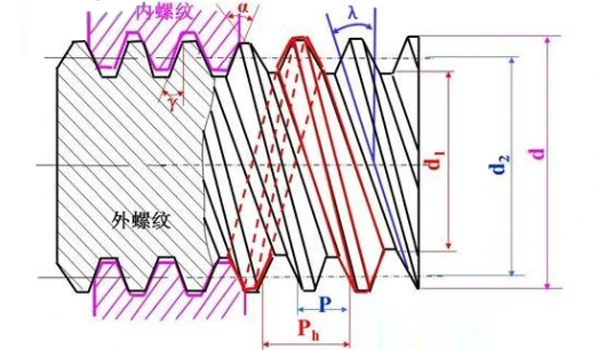

Kinnituskeerme peamised parameetrid on illustreeritud silindrilise ühise välise (sisemise) keerme näitel.

1. Põhiläbimõõt d: väliskeerme ülaosa või sisekeerme põhja puutuja silindri läbimõõt, mis on määratud keerme nimiläbimõõduks (v.a torukeere).

2. Väiksem läbimõõt d1;: väliskeerme põhja või sisekeerme ülaosa puutuja silindri läbimõõt. Seda kasutatakse sageli tugevuse arvutamisel ohtliku lõigu arvutatud läbimõõduna.

3. Sammu läbimõõt d2: kujuteldava silindri läbimõõt suurema ja väiksema läbimõõdu vahel. Keermehamba paksus silindri generaatoril on võrdne hamba soone laiusega.

4. Samm P: aksiaalne kaugus kahe punkti vahel, mis vastavad sammujoone kahele kõrvuti asetsevale hambale.

5. Plii Ph: aksiaalne kaugus, mille jooksul keerme mis tahes punkt liigub ümber spiraali.

6. Kasvav nurk λ : nurk spiraali puutuja ja keerme teljega risti oleva tasandi vahel, tavaliselt tõusunurk sammu läbimõõdul λ väljendab. Arvutusvalem on järgmine:

7. Profiilinurk a: nurk a keerme kahe külje vahel keerme telje tasapinnal. Keermeprofiili külje ja keermetelje vertikaaljoone vahelist nurka nimetatakse profiili kaldenurgaks. Sümmeetriliste hambaprofiilide jaoks, nagu kolmnurksed ja trapetsikujulised niidid,=a/2.
